Er zijn verschillende aluminiumgietprocessen voor brandapparatuur,aansluitingen brandweer,brandslangkoppelingenen andere brandarmaturen. De sterkte, slijtvastheid en levensduur van brandarmaturen geproduceerd in verschillende aluminiumproductieprocessen zijn verschillend. Het kan zelfs de verbindingsveiligheid van de brandapparatuur beïnvloeden. Uiteraard is aluminium smeden de beste keuze.
Laten we de invloed van smeden op dePrestatieverbetering van aluminium brandarmaturen:

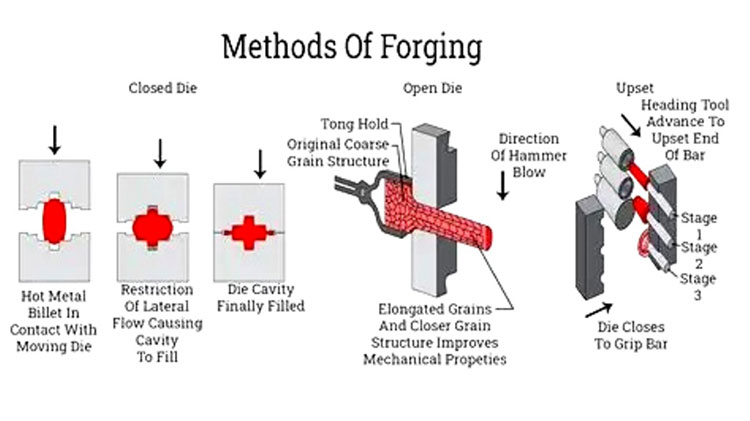

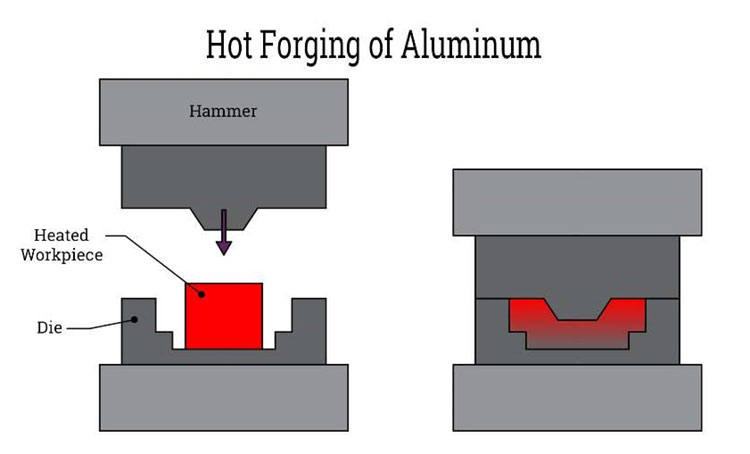

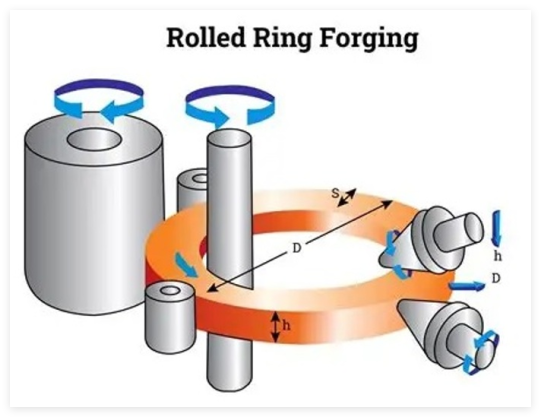

Smeden is een productieproces waarbij metaal wordt gevormd met behulp van plaatselijke drukkrachten. In de context van brandarmaturen van aluminiumlegeringen vertegenwoordigt smeden een aanzienlijke upgrade ten opzichte van traditionele gietmethoden. Door hoge druk uit te oefenen op een massieve aluminium knuppel, verandert het smeedproces de interne structuur van het materiaal fundamenteel, wat leidt tot een dramatische verbetering van de mechanische prestaties. Dit rapport analyseert kort hoe smeden aluminium brandfittingen verbetert en vat de belangrijkste effecten op materiaaleigenschappen samen.
De microstructuurvoordelen vertalen zich direct in tastbare prestatievoordelen voor brandarmaturen. De volgende tabel vat deze gevolgen samen:
| Eigendom | Impact van smeden | Voordeel voor brandarmaturen |
|---|---|---|
| Sterkte en duurzaamheid | Aanzienlijk verhoogd; mechanische eigenschappen kunnen ~30% hoger zijn dan die van gegoten legeringen. | Hoger laadvermogen en grotere weerstand tegen buigen of scheuren onder hoge spanning, ideaal voor prestatiegericht rijden. |
| Gewicht | Verminderd; gesmede brandfittingen zijn ongeveer 20% lichter dan gegoten brandfittingen van vergelijkbare grootte. | Lagere onafgeveerde massa, wat leidt tot snellere acceleratie en kortere remwegen. |
| Vermoeidheid leven | Aanzienlijk verbeterd door de afwezigheid van scheurinitiërende poriën. | Brandarmaturen met een langere levensduur die beter bestand zijn tegen de herhaalde belastingen van het autorijden, inclusief trillingen en schokken op de weg. |
| Ductiliteit | Versterkt; de verfijnde, uniforme korrelstructuur zorgt voor een grotere rek vóór breuk. | Minder bros dan gegoten brandfittingen, waardoor ze schokken kunnen absorberen zonder catastrofaal falen. Er is melding gemaakt van een verlenging tot 10%. |
| Thermische prestaties | Verbeterde warmteafvoer door de dichte, gesmede structuur. | Effectievere koeling van componenten van het remsysteem, waardoor remvervaging tijdens agressief rijden wordt verminderd. |
Samenvattend verbetert het smeedproces aluminium brandarmaturen door de interne architectuur van het metaal fundamenteel te transformeren. Door de korrelstructuur te verfijnen en de microscopische holtes die inherent zijn aan gieten te elimineren, ontstaat door smeden een onderdeel dat tegelijkertijd sterker, lichter en duurzamer is.
De belangrijkste gevolgen zijn een brandslangkoppeling met een superieure sterkte-gewichtsverhouding, uitzonderlijke weerstand tegen vermoeidheid en verbeterde ductiliteit. Hoewel gesmede brandslangkoppelingen hogere productiekosten met zich meebrengen, maken de aanzienlijke verbeteringen in prestaties, veiligheid en levensduur ze tot de superieure keuze voor High Flow- of High Pressure-branduitrusting, brandweeraansluitingen, brandslangkoppelingen en andere brandfittingen.
| Eigenschap / Aspect | ACD12 (hogedrukgieten) | A356 (lagedrukgieten) | 6061-T6 (smeedwerk) |
|---|---|---|---|
| Typische treksterkte | ~ 230–320 MPa | ~ 240–310 MPa (na T6) | ~310 MPa (min), typisch ~310–345 MPa |
| Opbrengststerkte (0,2%) | ~160–220 MPa | ~160–220 MPa (na T6) | ~ 270–280 MPa |
| Verlenging (ductiliteit) | Laag: ~1–3% | Matig: ~5–10% (na T6) | Hoog: ~10–17% |
| Hardheid (HB) | ~80–95 HB | ~70–90 HB (na T6) | ~95–105 HB |
| Porositeit | Hoger (gas- of krimpporositeit gebruikelijk) | Laag (gecontroleerd vullen, minder turbulentie) | Bijna geen (gesmeed structuur) |
| Dichtheid / interne integriteit | Minder dicht (microporositeit aanwezig) | Bijna dicht, beter dan HPDC | Volledig dicht, geen porositeit |
| Drukdichtheid | Matig (kan lekken onder hoge druk) | Goed (geschikt voor hydraulisch/pneumatisch) | Uitstekend (beste voor hogedrukvloeistofsystemen) |
| Bewerking | Redelijk (kan schurend zijn; porositeit kan gereedschapsslijtage veroorzaken) | Goed (consistent materiaal) | Uitstekend (uniforme korrelstructuur) |
| Warmtebehandeling mogelijk | Beperkt (kan blaarvorming veroorzaken als gevolg van opgesloten gas) | Ja (T6 verbetert de sterkte en ductiliteit) | Ja (T6 is standaard) |
| Kosten (gereedschap en eenheid) | Hoge tooling, lage kosten per eenheid (massaproductie) | Middelgrote gereedschappen, gemiddelde eenheidskosten | Lage tot gemiddelde tooling (bij eenvoudige vormen), hogere eenheidskosten |
| Voordelen samenvatting | Snelle productie, complexe vormen, goede oppervlakteafwerking | Goede ductiliteit, drukvast, hittebehandelbaar | Hoogste sterkte en ductiliteit, geen porositeit, uitstekende vermoeidheids- en slagvastheid |
We moeten zorgvuldig kiezenproductieprocessengebaseerd op de vereisten van verschillende brandbestrijdingsmiddelen. Vooral als de werkomgeving extreem zwaar is of de werkdruk relatief hoog is, moeten we prioriteit geven aan de productietechnologie voor het smeden van aluminium.
Qruck biedttechnische ondersteuningvoor klanten in typekeuze, productontwerp, productie, montage, onderhoud en verkoop. Betrouwbare brandfittingen zijn van cruciaal belang voor de verbinding met de brandweer. Begrijpen welke fitting geschikt is voor de taak is de eerste stap bij het selecteren van de juiste brandslangconnectoren en adapters. Onze fittingen werken beter in verschillende toepassingen. Neem gerust contact met ons op om te bepalen welke connector het beste is voor uw specifieke toepassing.
Copyright © 2025 Qruck Alle rechten voorbehouden. Designed & SEO by followala.cn Sitemap | XML
Friendship Cooperation - Kraup® Pump: Submersible Drainage Pump | Slurry Pump | High Head Dewatering Pump
Languages
